Come far funzionare le ventole LED RGB di Corsair con l'intestazione ARGB

Il set di ventole LL120 RGB di Corsair contiene tre ventole, un hub per ventole (RGB LED Hub) e un controller LED chiamato Lighting Node Pro. Una volta installato, sull'hub c'è spazio per un massimo di sei ventole LED RGB. Da qui, un singolo cavo si collega al Lighting Node Pro. Questo è a sua volta collegato al connettore USB 2.0 della scheda madre. Solo che le ventole possono essere azionate anche senza questo controller se la scheda madre dispone di un'intestazione ARGB.

Ho aggiornato il mio PC da ufficio e ho provato le tre ventole LED RGB. Si sono illuminate con successo in tutti i colori dell'arcobaleno contemporaneamente, senza l'uso del controller di cui ha solitamente bisogno. Ora manca solo l'erba sintetica e un unicorno che ci galoppa sopra.

Situazione iniziale: da vecchio a relativamente nuovo

Oltre all'attuale PC da gioco, utilizzato principalmente da mia moglie, in ufficio c'è un altro PC da gioco un po' vecchio. Lo uso per lavorare nel mio ufficio a casa. L'ho ricostruito più volte nel corso di un decennio, quindi l'unica cosa rimasta è la memoria del modello originale del 2012. La scheda (ASUS Z87-A) e il processore (Intel Core i7 4770K) hanno già otto anni.

E ora l'ho aggiornato forse per l'ultima volta: processore e scheda madre di seconda mano, dispositivo di raffreddamento e RAM nuovi. Di conseguenza, l'unica ventola di cui dispongo finora non è più sufficiente. Ed è qui che entra in gioco il set di ventole LL120 RGB di Corsair, che ho ricevuto direttamente dal produttore.

Se ti interessa, ecco i componenti del mio PC da ufficio appena rinnovato, che ora è più adatto ai giochi.

Nuovi componenti

Scheda madre

ASUS TUF Gaming Z490-PLUS

LGA 1200, Intel Z490, ATX

8

Processore

EUR292,95

Intel Core i5-10600K

LGA 1200, 4.10 GHz, 6 -Core

78

Dissipatore CPU

EUR112,47

be quiet! Dark Rock TF 2

134 mm

13

Memoria RAM

Kingston FURY Renegade RGB

2 x 16GB, 3600 MHz, DDR4-RAM, DIMM

28

Ventola PC

EUR111,42

Corsair LL120

120 mm, 3 x

1310

Nota sulla scheda madre: a causa di un dissipatore VRM sovradimensionato che è permanentemente attaccato alla Asus TUF Gaming Z490-PLUS, pochi dissipatori per CPU possono essere montati su di essa senza che si intralci. Oltre alla capacità di raffreddamento richiesta, questo è uno dei motivi per cui ho scelto il Dark Rock TF 2 di be quiet! Tuttavia, questo funziona solamente perché mi servono solo due banchi di RAM. Non c'è spazio per quattro perché il radiatore copre gli slot.

Componenti precedenti

Case PC

Phanteks Vetro temperato Eclipse P300

ATX, mATX, Mini ITX

20

Scheda grafica

MSI GeForce GTX 1660 SUPER VENTUS XS OC

6 GB

39

SSD

WD WDS500G2B0A - SSD - 500GB SATA/600, (R:560, W:530MB/s), 2.5

500 GB, 2.5"

SSD

EUR129,– EUR258,–/1TB

Seagate SSD SATA 6Gb/s interno da 500 GB

500 GB

Alimentatore PC

Corsair RM550x *2018* *2018*

550 W

304

Nota sulle ventole bianche nella struttura altrimenti nera: naturalmente, il pacchetto di tre ventole LED RGB è disponibile anche in nero, (forse) più adatto, qui. Ma mi piace il fatto che le ventole si distinguano.

Cablare correttamente le ventole LED RGB

Ho smontato e riassemblato il mio vecchio e nuovo PC in poche ore. Le tre ventole di Corsair si montano in pochi minuti. Due aspirano l'aria nella parte anteriore e una sostiene l'uscita dell'aria nella parte posteriore del case.

[[image:74170009 "Le nuove ventole di Corsair sono già installate, ma i loro LED non sono ancora collegati.""Foto: Martin Jud"]

Ciascuna ventola ha due cavi: uno per il funzionamento della ventola stessa e uno per i LED RGB. Collego i cavi delle ventole direttamente alla scheda. A tale scopo, utilizzo le tre intestazioni con le denominazioni CHA_FAN1, CHA_FAN2 e CHA_FAN3 (collegamenti delle ventole del case 1, 2 e 3).

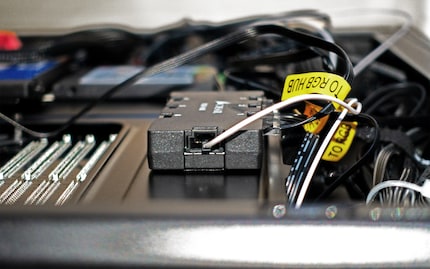

Collego i cavi dei LED all'hub delle ventole. È importante che le ventole siano collegate a questo piccolo hub in modo continuo e a partire dal primo collegamento. Le connessioni dei cavi LED sull'hub sono contrassegnate da numeri da 1 a 6. Se si dispone di tre ventole LED RGB, è necessario collegarle alle porte 1, 2 e 3, altrimenti non si illumineranno o solo parzialmente.

Oltre a raggruppare i cavi, l'hub per ventole di Corsair fornisce anche l'alimentazione per i LED. Ha un connettore di alimentazione SATA, che collego direttamente al cavo di alimentazione corrispondente.

Se dovessi installare una sola ventola LED RGB, potrei anche fare a meno dell'hub della ventola e prelevare l'alimentazione direttamente dal connettore ARGB della scheda madre. Se dovessi collegare diverse sorgenti LED ARGB a un hub LED ARGB standard senza alimentazione SATA, il numero di LED possibili sarebbe limitato a causa delle attuali specifiche di ARGB (3 ampere, 5 volt) per connessione. Asus scrive nel manuale della scheda madre che è possibile far funzionare un massimo di 500 LED in combinazione alla connessione (da non confondere con 500 ventole LED RGB). Questa limitazione viene meno con la connessione di alimentazione supplementare dell'hub.

A questo punto entra in gioco il Lighting Node Pro che offre due ingressi per gli hub delle ventole. Quindi ora potrei far passare un cavo in dotazione dall'hub al controller. A questo si aggiunge un altro cavo per una porta USB 2.0 sulla scheda madre e un cavo di alimentazione per un connettore di alimentazione SATA, che conclude l'installazione.

In alternativa, posso fare a meno del controller e utilizzare il connettore ARGB indicato dal produttore della scheda madre come Aura Addressable Gen2 Header (ADD_GEN2).

LED RGB Corsair direttamente sul connettore ARGB – da non confondere con il connettore RGB

L'ARGB (Addressable RGB) è talvolta indicato anche come LED digitale. Inoltre, diversi produttori o schede madri hanno nomi diversi. Mentre Asus parla di Aura Addressable Gen2 Header sulla mia scheda, MSI, ad esempio, parla di JRAINBOW2 – ma significa la stessa cosa (ARGB).

C'è rischio di confusione tra ARGB e RGB. Le intestazioni RGB esistevano già prima di ARGB. Invece di 5 volt, RGB offre 12 volt. Inoltre, i LED di una ventola o di strisce con connessione RGB possono illuminarsi solo negli stessi colori. Gli effetti arcobaleno sono possibili solo con ARGB. L'RGB è quindi inferiore all'ARGB, ma molte schede offrono comunque connessioni di entrambi i tipi.

Prima di effettuare il collegamento, utilizzo lo schema della scheda madre per assicurarmi di non sbagliare connettore RGB: la cosa difficile è che il connettore ARGB ha solo tre pin, ma questi sono posizionati sulla larghezza di quattro pin (impronta a 4 pin con il terzo pin mancante). Pertanto, è simile al connettore RGB, il quale però ha davvero 4 pin. Tuttavia, ci sono anche produttori di schede madri che posizionano i tre pin ARGB direttamente uno accanto all'altro. Di conseguenza, i connettori della ventola hanno solo tre pin invece di quattro. Dopo tutto, alcuni produttori di accessori LED forniscono adattatori con i loro prodotti per consentire il collegamento a una scheda madre con ARGB standard.

In qualche modo tutti i produttori fanno qualcosa per confondere la clientela. Inoltre, ci sono anche prodotti LED in cui non solo la connessione è proprietaria, ma l'intero prodotto. Ciò significa che non funzionano né con i connettori RGB né con quelli ARGB. In realtà, fino a poco tempo fa, pensavo che questo fosse anche il caso di Corsair. Ma fortunatamente non è così.

Non è necessario utilizzare il controller aggiuntivo Corsair. Tuttavia, in questo modo anche i computer privi di connessione ARGB possono trarre vantaggio da ARGB. Perché, come già detto, si trova su un'intestazione USB 2.0.

La tabella seguente mostra la disposizione dei pin ARGB sulla scheda madre e sull'hub della ventola. A titolo di confronto, ho incluso anche il connettore RGB, che non è possibile utilizzare per le ventole Corsair RGB LED.

L'hub, o meglio l'hub LED RGB, ha tre pin adiacenti, il terzo dei quali (+5 volt) non viene utilizzato nemmeno con il collegamento regolare al controller. Sebbene il cavo di collegamento corrispondente abbia un connettore a tre pin, ci sono solo due cavi per Ground e Data. Non capisco perché non ci sia un unico cavo Data dall'hub al controller. Poiché il connettore di alimentazione SATA ha già un cavo Ground collegato, questo dovrebbe essere superfluo.

In ogni caso, per questo progetto è sufficiente collegare solo i due pin Data dall'hub alla scheda madre. Per il collegamento, posso consigliare un cavo jumper. I cavi sono disponibili con due connettori maschi, due femmine o un connettore maschio e uno femmina. Per il mio scopo, è consigliato usare un cavo con due connettori femmine.

Accessori per scheda di sviluppo

−12%

EUR8,89 anziché EUR10,13

Whadda Cavo da presa a presa 40-pin, ponticello di 15 cm

1

Scheda + Kit di sviluppo

EUR11,90

Renkforce Presa a ponte per filo - presa a ponte per filo 60 cm di cavo piatto

1

Purtroppo a casa ho solo cavi con spine maschio e femmina. Ma trovo dei jumper in una scatola mentre cerco un cavo migliore. Si tratta di connettori realizzati per collegare due pin su una scheda. Questo mi permette di trasformare due cavi in uno con due connettori femmina.

Accessori di elettronica + Alloggiamento

Play-Zone Ponticello P00000381

Fascette ferma-cavo

1

Accessori di elettronica + Alloggiamento

Play-Zone Ponticello P00000381

Fascette ferma-cavo

1

Solo a questo punto mi viene in mente che ci sarebbe un altro modo per non richiedere un cavo aggiuntivo: se prendo il cavo fornito con il set di ventole, che in realtà è destinato al collegamento tra l'hub e il controller, posso collegarlo all'intestazione ARGB in modo che solo il connettore del pin Data centrale sia collegato al pin Data ARGB. Fai attenzione che il cavo Ground non finisca accidentalmente sul pin +5 volt del connettore ARGB. Se si vuole andare sul sicuro, si può tagliare il cavo Ground esterno con una pinza prima di collegarlo.

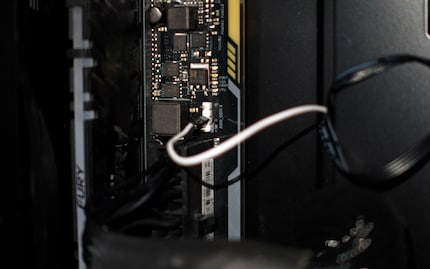

Ecco la mia meraviglia con il cavo aggiuntivo prima del primo test:

E... azione!

Fortunatamente, tutto si è risolto. Le mie tre ventole brillano in tutti i colori. Questo non comporta alcun vantaggio reale rispetto all'installazione con controller prevista da Corsair. Risparmio il materiale che è già stato prodotto ed incluso nel set.

L'illuminazione LED RGB non è solo inadatta al colore bianco delle ventole , ma anche al mio case. Poiché il coperchio anteriore non ha un aspetto a rete né è fatto di vetro, non posso ammirare direttamente le due ventole anteriori con il case chiuso. Dopotutto, i loro colori scintillano misteriosamente dalle fessure di ventilazione superiori e inferiori la sera. Ma almeno, grazie alla finestra laterale, ho una visione diretta dello spettacolo di luci LED RGB della ventola posteriore.

Se voglio regolare l'effetto dei LED ARGB, posso utilizzare qualsiasi software in grado di controllare ARGB. Per questo motivo posso scegliere se utilizzare il software iCue di Corsair o Armoury Crate di Asus. Lo stesso vale per il controllo della velocità delle ventole.

Infine, ho deciso di utilizzare il software di Asus. Non mi piace nessuno di questi programmi perché sembrano sovraccarichi e richiedono un po' di tempo per abituarsi. Ma mi piacciono un po' di più gli effetti di luce Aura dell'Asus.

Per quanto riguarda le prestazioni della ventola, sono soddisfatto, proprio come per lo scintillio dei LED RGB. Dopo alcune prove, utilizzo il profilo della ventola Quiet. Ciò significa che, anche a pieno carico, le temperature all'interno del case sono solo di pochi gradi più alte rispetto al profilo normale. E sì, ciò mantiene il PC molto silenzioso.
