Desk setup della Community – parte 8: il PC di Jonathan è nascosto nella scrivania

Ci vuole molta esperienza e tempo per costruire un computer in un piano di lavoro. Jonathan ha imparato a conoscere l'elettronica e la falegnameria da suo nonno quando era adolescente. Questo ha gettato le basi per il suo grande progetto di costruzione, ma non era ancora sufficiente.

Jonathan è un imprenditore qualificato e un istruttore di fitness di gruppo. Trascorre il suo tempo libero facendo lavori manuali. La configurazione della sua scrivania gli ha richiesto oltre 100 ore di lavoro, ma gli ha anche insegnato molto. Ha ideato, pianificato e assemblato il progetto da zero.

Case in rovere e alluminio

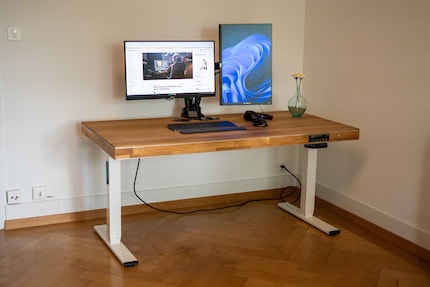

Jonathan ha costruito le parti del computer in una cavità sotto il piano di tavolo visibile. Una postazione di lavoro non potrebbe essere più pulita. L'unica indicazione che qui c'è anche dell'elettronica è il cavo di alimentazione.

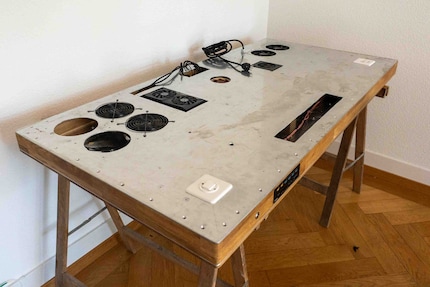

Jonathan ha messo insieme il tavolo come un panino. Il piano ha una finitura di listelli di rovere avvitati dal basso. Sotto si trova una delle due piastre di alluminio, ciascuna spessa tre millimetri. Seguono un telaio e una barra trasversale in legno massiccio e squadrato.

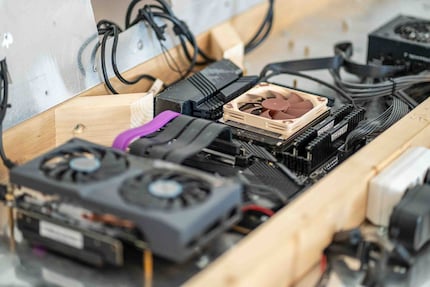

Tutti i componenti del PC, quindi scheda madre, alimentatore, GPU e ventola, sono montati direttamente sulla piastra di alluminio utilizzando dei distanziatori. L'alluminio non ha solo una funzione estetica, ma anche quella di facilitare il montaggio dei componenti. Inoltre, conduce il calore meglio del legno.

Come gli è venuta questa idea

Qualche anno fa, Jonathan si è imbattuto in un video del YouTuber DIY Perks. L'idea di integrare un potente PC in un piano di lavoro lo ha affascinato. Tuttavia, non gli è ancora venuto in mente di progettare la sua postazione.

All'epoca Jonathan ha un Surface Pro 4 (2017), sufficiente per il suo lavoro d'ufficio. Inoltre, a casa non ha una stanza separata per l'ufficio che possa ospitare molta tecnologia. Tuttavia, un PC potente è sulla sua lista dei desideri. Occorre quindi trovare una soluzione personalizzata ed ecco che gli torna in mente il progetto di DIY Perks.

Sorgono spontaneamente alcune domande: quanto deve essere grande la scrivania? Come si fissano i componenti del PC in modo da poterli sostituire facilmente? Come funzionano l'alimentazione e la ventilazione?

Costruzione della scrivania e del PC

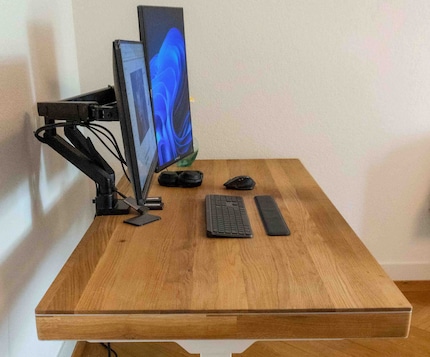

Il piano di lavoro è costituito da diversi listelli di rovere. In questo modo Jonathan può levigare e oliare la superficie, se necessario.

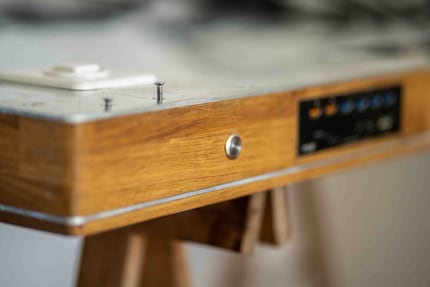

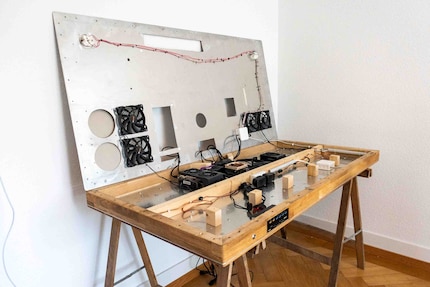

Il PC stesso è montato a testa in giù, poiché le aperture si trovano sul lato inferiore. Tutti i fissaggi sulla piastra di alluminio sono preforati, così che Jonathan può fissare i componenti del PC, le periferiche e i cavi nei punti giusti. Grazie alla filettatura interna, tutti i fori sono adatti alle viti metalliche. Smontare il tutto è quindi anche facile.

L'elettricità passa attraverso un unico cavo, che dal lato inferiore conduce alla cavità. Invece di una ciabatta multipresa, sul lato inferiore destro è installato un interruttore standard da incasso. Da qui, tutti i dispositivi finali vengono riforniti di elettricità attraverso la scatola di derivazione. In basso a sinistra c'è una presa a 3 poli. L'elettricità passa prima attraverso l'interruttore principale, in modo che possa essere attivata o disattivata l'intera alimentazione.

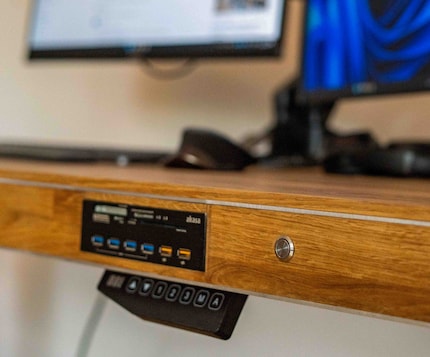

Jonathan ha installato un interruttore rotondo sul lato anteriore destro per avviare il PC. Ha le stesse funzioni dell'interruttore frontale di un case a torre. Accanto ad esso si trova un pannello multifunzionale con porte USB e slot per varie schede. Jonathan ha montato i supporti di archiviazione direttamente sulla scheda madre: tre SSD, uno per il sistema operativo e due come supporti di archiviazione in un array RAID 1.

Flusso d'aria in un piano di lavoro chiuso

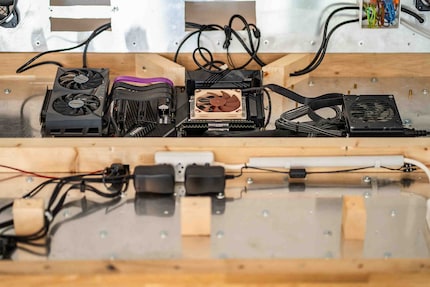

L'aria deve circolare bene in un PC. Jonathan ha pensato molto al raffreddamento del piano di lavoro chiuso. La soluzione: quattro ventole da 140 mm, due per ogni lato della scrivania. Queste generano un flusso d'aria sufficiente e sono comunque silenziose.

L'aria viene aspirata a sinistra, scorre sui componenti e viene nuovamente espulsa a destra. Le ventole non sono collegate alla scheda madre, ma tramite due alimentatori per garantire un flusso d'aria costante. Ciò significa che il calore può continuare a essere dissipato anche dopo lo spegnimento del PC. Dopo più di un anno, non si è praticamente accumulata polvere.

L'unico svantaggio di questo concetto è che Jonathan non può regolare il flusso d'aria come vuole. Le ventole funzionano sempre alla stessa velocità. Ma Jonathan ne era consapevole fin dall'inizio.

Conclusione e miglioramenti

La costruzione di Jonathan funziona perfettamente da un anno e mezzo. Tuttavia, sono in corso diverse ottimizzazioni. Lo sportello per la scheda madre non è ideale. Le connessioni dovrebbero essere accessibili direttamente dal lato della scrivania anziché dal basso attraverso lo sportello. In questo modo Jonathan potrebbe collegare più facilmente le periferiche.

Il piano di lavoro poggia su un telaio regolabile in altezza. Questo deve cambiare, perché finora non ha sfruttato a sufficienza la meccanica. A lungo termine, il telaio verrà quindi sostituito da due gambe a U in metallo verniciato a polvere in nero. Questo renderebbe il quadro generale più armonioso.

Con i suoi 80 × 160 centimetri, la scrivania è un po' troppo grande per i gusti di Jonathan. Su di essa non ci sono mai più di una tastiera, un mouse e qualche oggetto. Vuole quindi accorciarla da entrambe le parti.

I componenti della postazione di lavoro di Jonathan

PC

• Alimentatore: Corsair SF600 (a causa dello spazio disponibile, è un caricatore SF, ma è del tutto sufficiente)
• Scheda madre: Gigabyte MB Aorus Elite AX X570
• RAM: Corsair Vengeance LPX (2 x 32 GB, 3200 MHz, DDR4-RAM, DIMM)
• CPU: AMD Ryzen 9 5900X (AM4, 3,7 Ghz)
• Ventola CPU: Noctua NH-L9aAM4
• GPU: Gigabyte Nvidia GeForce RTX 3050 (8 GB)
• Ventole: 4x be quiet! Pure Wings 2, 140 mm
• Memoria: 2x WD Green SN350, 2 TB in mirroring, 1x Intel 660p Retail per unità C
• Schermi: DELL U2715h, DELL U2415

Periferia

• Cavo di estensione GPU: scheda riser PCI-E di Cooler Master
• Pulsante di accensione: interruttore di accensione e spegnimento della scheda madre
• Tastiera: Logitech MX Keys plus
• Mouse: Logitech MX Master (un vecchio modello)
• Supporto per schermo: Icy Box IB-MS314-T (raccomando l'acquisto!)
• Lettore di schede di Akasa
• Telaio scrivania: Contini ET225E
