Desk setup della Community – parte 9: Jannis ha PC da gaming, NAS e workstation in un'unica scrivania

Jannis ha costruito il suo tavolo per il trio di PC insieme a due amici della scuola professionale. Il progetto comune è stato realizzato durante il suo apprendistato come elettricista e ha richiesto diverse centinaia di ore di lavoro. Hanno fresato loro stessi il tavolo per il PC da gaming, il server domestico e la workstation.

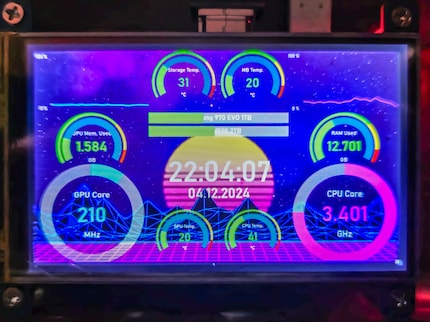

La configurazione combina il lavoro di Jannis come elettricista con il suo interesse per la programmazione e la sua passione per i videogiochi. Per lui era importante poter separare gli hobby dal lavoro. Questo è il motivo per cui sul tavolo sono presenti tre sistemi separati. Al centro è installato anche un Raspberry Pi con uno schermo da 7 pollici che mostra lo stato attuale delle risorse di gioco utilizzando il Software ModBros.

Tre menti dietro il grande progetto

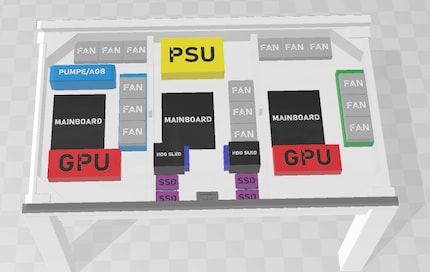

Jannis ha sviluppato l'ampia configurazione della scrivania insieme ai suoi colleghi della scuola professionale, Natale e Ramón. È il risultato del lavoro approfondito svolto durante la sua formazione di elettricista. Insieme, hanno investito circa 500 ore di lavoro nell'allestimento. Jannis ora utilizza il risultato quotidianamente. Tuttavia, è stato necessario un grande lavoro di preparazione. I tre ragazzi hanno elaborato in anticipo un piano per le singole parti e hanno anche realizzato un tavolo adatto.

La base del progetto: un tavolo

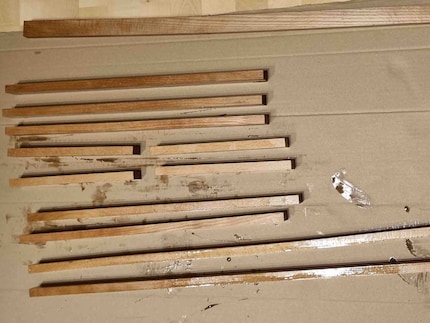

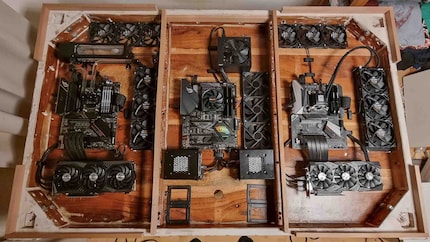

Come base è stato utilizzato un tavolo in legno massiccio già esistente. Ma prima deve essere preparato in modo da avere spazio per le tre stazioni. Per questo motivo hanno prima smontato il tavolo nelle sue singole parti, le hanno fresate e oliate per adattarle e poi le hanno riassemblate.

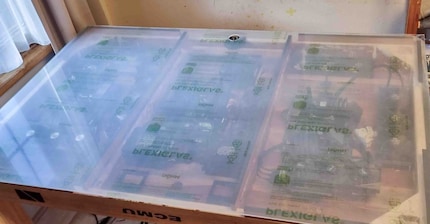

Infine, una lastra di plexiglas copre tutti i componenti. Jannis è riuscito a farsi fornire il formato speciale da un'azienda svizzera. Grazie all'RGB, i singoli elementi vengono valorizzati e sono sempre visibili.

Le tre stazioni

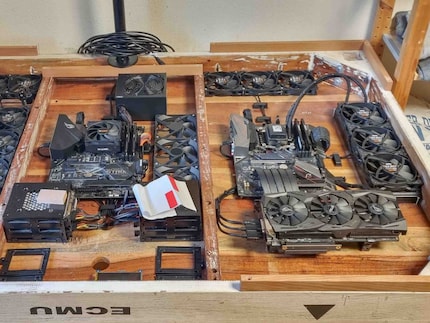

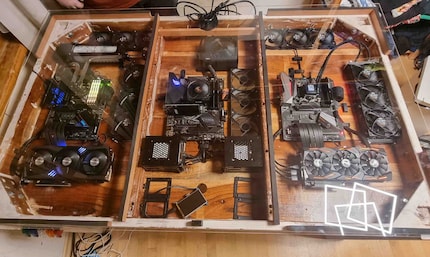

Il PC da gioco raffreddato ad acqua con ventole RGB si trova sul lato sinistro del tavolo. Al centro c'è il NAS e a destra la workstation che viene utilizzata anche quando Jannis vuole giocare con gli amici nella sua stanza.

I giochi e la modellazione 3D di Jannis richiedono molta più potenza rispetto al lavoro di ufficio e alla programmazione. Per la creazione della stazione gaming, si è concentrato su una scheda grafica con prestazioni sufficienti. La workstation viene utilizzata per modificare documenti e programmare. Jannis vorrebbe mantenere questi dati separati.

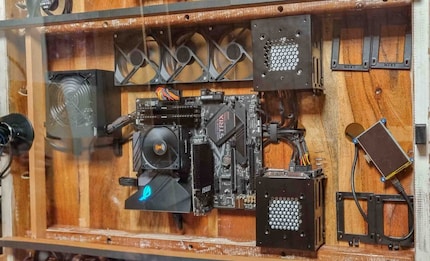

Il NAS funge da centro di comunicazione per il trasferimento dei dati e ha lo scopo di fornire un accesso rapido ai vari progetti. Jannis ha anche creato un cloud per le foto e i video della sua famiglia. Ora sta valutando quale opzione di login utilizzare per consentire alla sua famiglia di accedere ai file condivisi in modo sicuro. Attualmente utilizza il programma open source TrueNAS Core per il NAS.

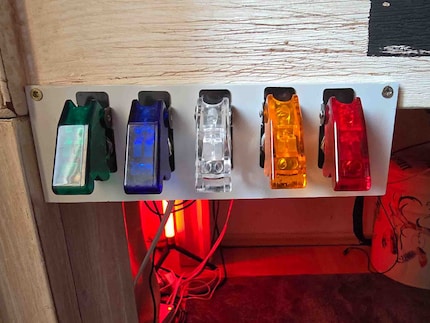

Affinché Jannis possa accendere i tre computer individualmente, lui e i suoi due amici hanno installato degli interruttori sul tavolo, dimostrando le loro abilità di elettricisti. I tre interruttori a sinistra vengono già utilizzati per i computer. Gli ultimi due sono attualmente ancora in riserva. Uno di questi potrebbe essere utilizzato anche per il Raspberry Pi, che al momento si accende manualmente tramite una spina.

Adattamenti: c'è ancora molto da fare

Il prossimo aggiornamento del PC sarà probabilmente la scheda grafica. Jannis ha ora bisogno di maggiore potenza per la modellazione 3D. Anche il NAS necessita di una riparazione. Le barre RAM hanno raggiunto il loro ciclo vitale.

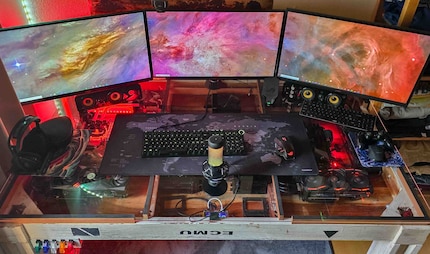

Un monitor sarebbe troppo poco per tre sistemi. Ecco perché Jannis ne ha tre. Attualmente dispone solo di un cavo HDMI 1.2 per il monitor a sinistra, poiché i suoi cavi HDMI 1.4 sono troppo corti. Ciò significa che attualmente funziona con una risoluzione di 1920 x 1080 pixel e a 60 hertz. Anche il cavo per lo schermo principale era troppo corto e ora si è leggermente attorcigliato, causando un contatto allentato. Deve essere sostituito al più presto.

I componenti del PC di Jannis

Il grande progetto dei tre elettricisti è composto da diverse parti. Eccole elencate.

PC da gaming

• Processore: AMD Ryzen 7 5800X3D
• Scheda madre: ASUS ROG STRIX B550-XE GAMING WIFI
• RAM: 32GB HyperX Fury RGB, 4x 8 GB
• Scheda grafica: MSI Geforce RTX 3070 Ti
• Memoria: Samsung 970 EVO Plus 1 TB, WD Blue SN570 2 TB
• Alimentatore: Corsair RM850 2019
• Raffreddamento ad acqua: Raijintek SCYLLA PRO CA360

NAS

• Processore: AMD Ryzen 5 2600 6-Core
• Scheda madre: ASUS ROG B450-F
• RAM: Kingston HyperX Fury Black, 2x 8 GB
• Scheda grafica: (una GTX 750Ti per il periodo di manutenzione)
• Memoria: WD Blue SN570, M.2 2280 1TB, HDD: 4TB Seagate IronWolf @7200rpm, 2TB Toshiba, Patriot 120 GB SSD
• Raffreddamento della CPU: bequiet! PureRock LP
• Alimentatore: Thermaltake TR2, 500 W

Workstation

• Processore: Intel Core i7 9700F
• Scheda madre: AsRock B365 Phantom Gaming 4
• RAM: Corsair Vengeance black, 2x 8 GB
• Scheda grafica: ASUS ROG STRIX GTX 1060
• Memoria: WD Blue SN570
• Raffreddamento CPU: LC-Freddatore di potenza LC-CC-360-LiCo
• Alimentatore: bequiet! Pure Power L11, 500 W, certificato Gold

Raspberry Pi

• Model 3 B+

Periferiche

• Tastiera: Razer Huntsman V2 (Razer Optical Purple Switch)
• Mouse: ASUS Spatha X
• Headset:Astro A50 Gaming Wireless
• Cuffie (giornaliere): Sony WH-1000XM5
• Microfono: Hyper X QuadCast S
• Monitor principale: Acer Nitro VG271UM3bmiipx, 2560 x 1440 pixel (WQHD), 27", 180 Hz, 1 ms
• Secondo monitor: Acer Nitro VG270U, 2560 x 1440 pixel (WQHD), 27", 75 Hz, 1 ms
• Terzo monitor: Acer Nitro VG270, 1920 x 1080 pixel, 27", 75 Hz, 4 ms
• Controller: Xbox Elite 2 Wireless, PS4 DualShock
